Morphological analysis of Novosvobodnenskaya culture ceramics from burials in the burial mound «Klady»

Full Text

До сих пор керамика новосвободненской культуры рассматривалась с точки зрения типологии [1–10]. Следующий этап изучения керамического комплекса культуры, как представляется, должен включать в себя технологию изготовления и петрографический анализ, что позволит более обоснованно показать не только типологические, но и иные параметры отличия новосвободненской керамики от майкопской. В данной работе впервые представлен петрографический анализ новосвободненской керамики из погребений курганного могильника «Клады».

Обр. К-1. Плотная, тонкостенная (7 мм) керамика черного цвета, лощеная (рис. 1: К-1 – 1–3).

Состав: глины известковые, жирные, кластического (обломочного) материала – 5–10%, кварц, полевой шпат.

Отощитель: дробленый известняк (20%), размер 0,5–1 мм, шамот (10%) (высушенная ожелезненная глина), отдельные углистые частицы (0,7–1,5 мм), песок кварц полевошпатового состава (40%) (0,15–0,5 мм). Пористость: округлые поры (5%), размером 2–3 мм. Температура обжига 800–850°C (остатки карбоната, невыгоревшей органики, угля), обжиг восстановительный, кратковременный.

Обр. К-2. Плотная, керамика серого цвета, лощеная с внешней поверхности (рис. 1: К-2 – 1–3).

Состав: глины смешаннослойные, тощие, кластического (обломочного) материала – 20%, кварц, полевой шпат.

Отощитель: дресва (20%) метаморфических пород (средние плагиоклазы, флогопит) размер зерен 1–2 мм. Пористость: 5%, поры округлые, образовавшиеся в результате выпадения зерен отощителя.

Температура обжига 800–900°C, обжиг нейтральный, кратковременный, тонкодисперсная органика выгорела не полностью.

Обр. К-3. Плотная, толстостенная (15 мм) керамика ярко кирпичного цвета (рис. 1: К-2 – 1–3).

Состав: глины монтмориллонитовые, тощие, кластического (обломочного) материала – 5–10%, кварц, полевой шпат.

Отощитель: хорошо окатанный песок кварц-полевошпатового состава (60%), размер 0,5–1 мм, отдельные зерна шамота (высушенная ожелезненная глина).

Пористость: нет. Температура обжига 1000–1100°C. Присутствуют игольчатые кристаллы волластонита (25%), отмечается аморфизация глины. Возможно, первоначально глина была обогащена карбонатом. Обжиг окислительный, долговременный.

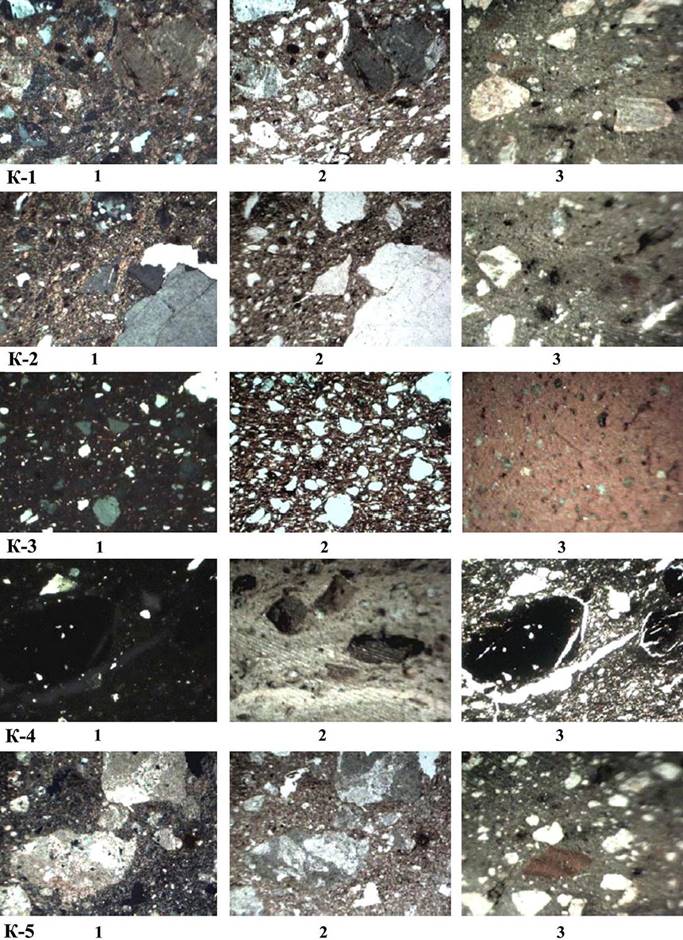

Рисунок 1 – Керамика из погребений курганного могильника «Клады». Образцы керамики: К–1; К–2; К–3; К–4; К–5. Условные обозначения: 1 – ×65 (без анализаторов); 2 – (в поляризационном свете); 3 – ×15 (под бинокуляром)

Обр. К-4. Плотная, толстостенная (7 мм) керамика серого цвета во внутренней части, на внешних поверхностях – кирпичного цвета (рис. 1: К-4 – 1–3).

Состав: глины каолинит-гидрослюдистого состава, тощие, кластического (обломочного) материала – 25%, кварц, полевой шпат.

Отощитель: песок (25%) кварц-полевошпатового состава с включениями отдельных зерен песчаника, размер зерен 0,3–1 мм, шамот (5%) – обожженная керамика, размер 1–1,5 см. Добавлены зерна злаковых растений (15%), зерна обожженные, размером до 2 мм. Пористость: 1%, поры округлые, образовавшиеся в результате выпадения зерен отощителя. Температура обжига 800–1000°C (остатки карбоната, невыгоревшей органики, угля), обжиг окислительный, недостаточно длительный.

Обр. К-5. Плотная, тонкостенная (7 мм) керамика черного цвета, лощеная (рис. 1: К-5 – 1–3).

Состав: глины известковые, жирные, кластического (обломочного) материала – 5–10%, кварц, полевой шпат.

Отощитель: дробленый известняк (60%), размер 0,5–1 мм, отдельные зерна шамота (высушенная ожелезненная глина), отдельные углистые частицы (0,7 мм). Пористость: нет. Температура обжига 800–850°C (остатки карбоната, невыгоревшей органики, угля), обжиг восстановительный, кратковременный.

Обр. К-6. Плотная, керамика серого цвета во внутренней части, на внешней поверхности – ярко кирпичного цвета (рис. 2: К-6 – 1–3).

Состав: глины каолинит-гидрослюдистого состава, тощие, кластического (обломочного) материала – 25%, кварц, полевой шпат.

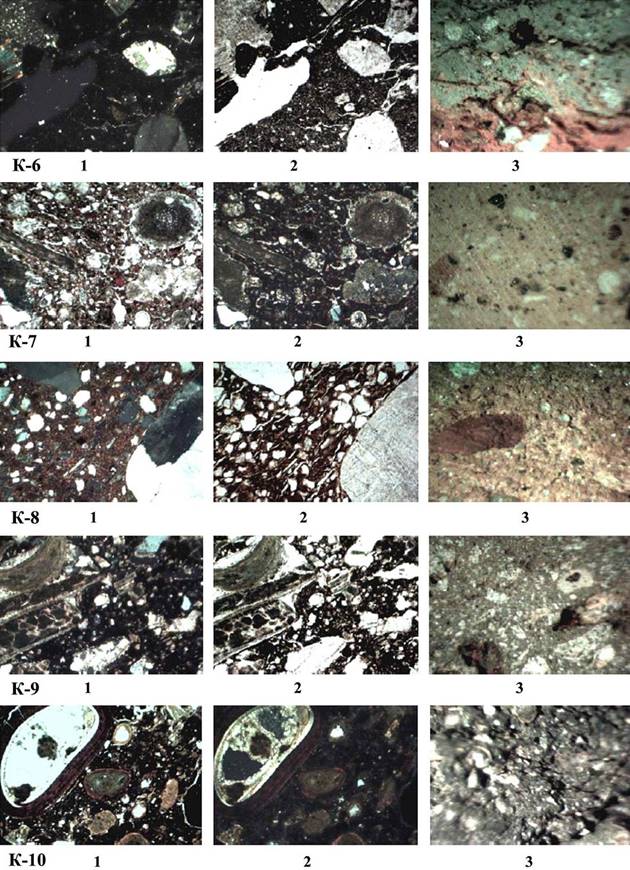

Рисунок 2 – Керамика из погребений курганного могильника «Клады». Образцы керамики: К–6; К–7; К–8; К–9; К–10. Условные обозначения: 1 – ×65 (без анализаторов); 2 – (в поляризационном свете); 3 – ×15 (под бинокуляром)

Отощитель: дресва (25%) пород основного состава и метаморфических пород (средние полевые шпаты, амфибол, оливин, биотит) размер зерен 1–4 мм, зерна полевого шпата серпентизированы, растресканы, шамот (2%) – обожженная керамика, размер 1–1,5 см. Пористость: 15%, поры вытянутые, результат выгорания органических остатков. Температура обжига 800–1000°C, обжиг окислительный, недостаточно длительный.

Обр. К-7. Плотная, толстостенная (14 мм) керамика розового цвета (рис. 2: К-7 – 1–3).

Состав: глины известково-монтмориллонитовые, обогащенные гидроокислами и окислами железа, тощие, кластического (обломочного) материала – 15%, кварц, полевой шпат (ортоклаз). Известковые остатки (60%) представлены различными мелкими морскими раковинами, мшанками, остатками растений, размером 0,3–0,7 мм, отдельные зерна гематита.

Соотношение CaO:Fe₂O₃ превышает 2:1.

Отощитель: не использовался, встречаются отдельные зерна шамота того же состава, м.б. высушенная глина, размер 1–2 мм. Пористость: 5%, поры округлые, образовавшиеся в результате выпадения раковин и зерен шамота, размером 0,35–1 мм. Температура обжига 800–850°C (остатки карбонатных раковин), обжиг окислительный, кратковременный.

Обр. К-8. Плотная, толстостенная (11 мм) керамика кирпичного цвета, на внешней поверхности черного цвета (рис. 2: К-8 – 1–3).

Состав: глины монтмориллонитовые, тощие, кластического (обломочного) материала – 5–10%, кварц, полевой шпат.

Отощитель: хорошо окатанный песок кварц-полевошпатового состава с отдельными зернами песчаника, карбоната (60%), размер 0,5–4 мм, отдельные зерна шамота (высушенная ожелезненная глина). Пористость: нет. Температура обжига 800–1000°C, обжиг долговременный в окислительной среде, затем в восстановительной среде кратковременный обжиг.

Обр. К-9. Плотная, тонкостенная (7 мм) керамика розового цвета (рис. 2: К-9 – 1–3).

Состав: глины монтмориллонитовые, жирные, кластического (обломочного) материала – 5%, кварц, полевой шпат.

Отощитель: песок полевошпатового состава (40%), размер зерен 0,14–0,5 мм.

Измельченный ракушечник (40%) – 1,3 мм.

Пористость: 5%, поры округлые, образовавшиеся в результате выпадения раковин, размером до 1 мм. Температура обжига 800–850°C (остатки карбонатных раковин), обжиг окислительный, кратковременный.

Обр. К-10. Рыхлая, тонкостенная (7 мм) керамика черного цвета, лощеная.

Состав: глины известковые, жирные, кластического (обломочного) материала – 5–10%, кварц, полевой шпат. Остатки и обломки раковин и железисто-карбонатных оолитов, железистых включений, размером 0,35–2 мм (рис. 2: К-10 – 1–3).

Отощитель: не использовался. Пористость: 5%, поры вытянутые, образовавшиеся в результате выгорания органики, размером до 1 мм.

Температура обжига 800–850°C (остатки карбоната, невыгоревшей органики, угля), обжиг восстановительный, кратковременный.

Обр. К-11. Плотная, толстостенная (11 мм) керамика светло-серого цвета (рис. 3: К-11 – 1–3).

Состав: глины известковые, жирные, кластического (обломочного) материала – 1–2%, полевой шпат.

Отощитель: дробленый доломит, обогащенный раковинами (70%), размером 0,5–4 мм, отдельные зерна шамота, высушенной ожелезненной глины (0,5–0,7 мм), углистые включения (0,3–0,5 мм). Пористость: 10%, поры округлые, образовавшиеся в результате выгоревшей органики, размером 0,35 мм.

Температура обжига 800–850°C (остатки карбоната, углистые остатки), обжиг восстановительный, кратковременный.

Обр. К-12. Плотная, тонкостенная (7 мм) керамика темно-серого цвета (рис. 3: К-12 – 1–3).

Состав: глины монтмориллонитовые, жирные, кластического (обломочного) материала – 5–10%, кварц, полевой шпат.

Отощитель: дробленый кальцит (45%), размером 0,3–1 мм, иногда встречаются отдельные зерна сростков – халцедон с кальцитом.

Пористость: 1%, поры округлые, образовавшиеся в результате выпадения зерен, размером 0,35 мм. Температура обжига 800–850°C (остатки карбоната), обжиг восстановительный, кратковременный.

Обр. К-13. Плотная, тонкостенная (7 мм) керамика серо-бежевого цвета (рис. 3: К-13 – 1–3).

Состав: глины известковые, обогащенные гидроокислами и окислами железа, тощие, кластического (обломочного) материала – 15%, кварц, полевой шпат (ортоклаз), амфибол. Известковые остатки (60%) представлены различными мелкими морскими раковинами, мшанками, остатками растений, размером 0,3–1,3 мм. Соотношение CaO:Fe₂O₃ = 1,5:1,8.

Отощитель: не использовался.

Пористость: 5%, поры округлые, образовавшиеся в результате выпадения раковин, размером 0,35–1 мм. Температура обжига 800–850°C (остатки карбонатных раковин), обжиг слабовосстановительный, кратковременный.

Обр. К-14. Плотная, тонкостенная (7 мм) керамика розового цвета (рис. 3: К-14 – 1–3).

Состав: глины монтмориллонитовые, жирные, кластического (обломочного) материала – 5%, кварц, полевой шпат.

Отощитель: песок полевошпатового состава (40%), размер зерен 0,14–0,5 мм.

Измельченный ракушечник (25%) – 1–1,5 мм. Пористость: 5%, поры округлые, образовавшиеся в результате выпадения раковин, размером до 1 мм. Температура обжига 800–850°C (остатки карбонатных раковин), обжиг окислительный, кратковременный.

Обр. К-15. Пористая, толстостенная (14 мм) темно-серого цвета, лощеная (рис. 3: К-15 – 1–3).

Состав: глины хлорит-смектитовые, тощие, кластического (обломочного) материала – 25%, кварц, полевой шпат (ортоклаз).

Отощитель: песок кварц-полевошпатового состава, содержащий зерна ожелезненного песчаника (35%), размер зерен – 0,35–1,26 мм. Шамот (25%) представлен обломками сосудов такого же состава 0,35–1 мм.

Добавлены отдельные зерна злаковых растений, размером 1–1,25 мм, обугленные, черного цвета. Пористость: 60%, поры округлые (газовые включения), образовавшиеся в результате вспенивания, размером 0,35–1 мм; поры прямоугольные и вытянутые, размером от 0,1 до 1 мм, образовавшиеся в результате выпадения зерен песка, поры овальные и вытянутее 0,05–1,25 мм, образовавшиеся в результате выгорания органических остатков.

Температура обжига 800–1000°C (вспенивание, остатки обуглившихся зерен), обжиг восстановительный до нейтрального (плохо выдержанный), кратковременный (1–2 ч.).

Обр. К-16. Плотная, тонкостенная (7 мм) керамика розового цвета (рис. 4: К-16 – 1–3).

Состав: глины известково-монтмориллонитовые, обогащенные гидроокислами и окислами железа, тощие, кластического (обломочного) материала – 15%, кварц, полевой шпат (ортоклаз), Известковые остатки (60%) представлены различными мелкими морскими раковинами, мшанками, остатками растений, размером 0,3–0,7 мм. Соотношение CaO:Fe₂O₃ превышает 2:1.

Отощитель: не использовался, встречаются отдельные зерна шамота того же состава, м.б. высушенная глина, размер 1–2 мм. Пористость: 5%, поры округлые, образовавшиеся в результате выпадения раковин и зерен шамота, размером 0,35–1 мм. Температура обжига 800–850°C (остатки карбонатных раковин), обжиг окислительный, кратковременный.

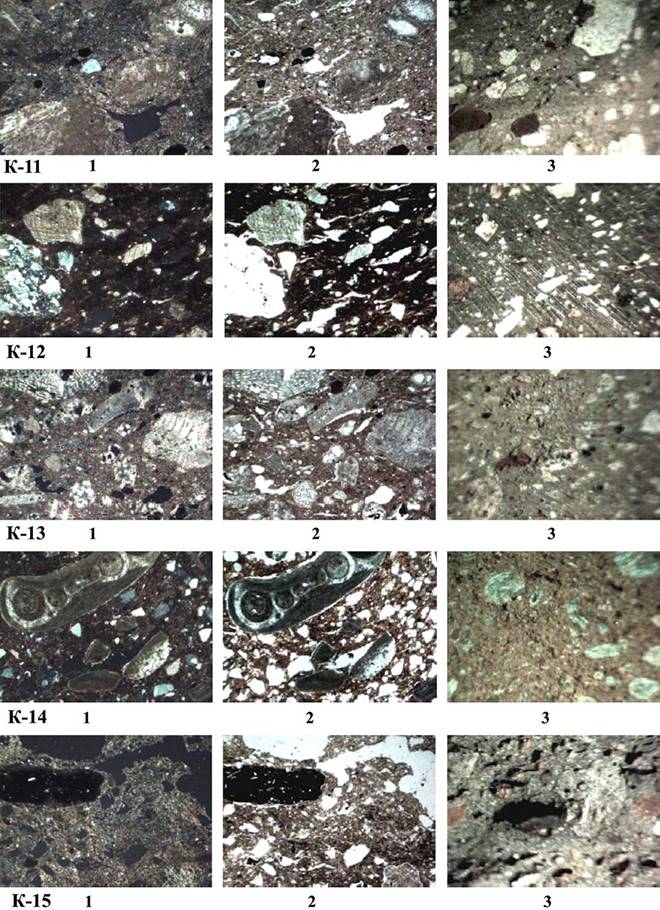

Рисунок 3 – Керамика из погребений курганного могильника «Клады». Образцы керамики: К–11; К–12; К–13; К–14; К–15. Условные обозначения: 1 – ×65 (без анализаторов); 2 – (в поляризационном свете); 3 – ×15 (под бинокуляром)

Обр. К-18. Плотная, тонкостенная (7 мм) керамика черного цвета с тонкой обмазкой (поливой) с внешней и внутренней сторон коричневого цвета (рис. 4: К-18 – 1–3).

Состав: глины каолинит-гидрослюдистого состава, тощие, кластического (обломочного) материала – 10%, кварц, полевой шпат, слюда.

Отощитель: песок полимиктового состава (полевой шпат, кварц, слюда, карбонаты) (40%), размер зерен 0,14–0,5 мм, некоторые зерна угловатые, плохо окатанные, отдельные зерна хорошо окатаны. Дресва карбонатных и полевошпатовых пород (15%) – 1–2 мм, шамот (10%) – обломки керамики того же состава (2–3 мм). Пористость: 5%, поры округлые, образовавшиеся в результате не полного выгорания органики, размером до 1 мм.

Температура обжига 800–850°C (остатки карбоната), обжиг в нейтральной среде, кратковременный, тонкодисперсная органика не выгорела.

Обр. К-40. Плотная, тонкостенная (5 мм) коричневого цвета, лощеная (рис. 4: К-40 – 1–3).

Состав: глины гидрослюдистого состава, жирные, кластического (обломочного) материала – 1%, кварц.

Отощитель: песок полимиктового состава (полевой шпат, кварц, слюда) (60%), размер зерен 0,1–0,25 мм, зерна угловатые.

Пористость: нет. Температура обжига 800–900°C (остатки органики), обжиг в окислительной среде, длительный.

Обр. К-150. Рыхлая, тонкостенная (7 мм) керамика черного цвета, внешняя поверхность покрыта обмазкой до 1 мм (рис. 4: К-150 – 1–3).

Состав: глины смешаннослойные, смектитовые, богатые органикой, жирные, кластического материала 5%.

Отощитель: шамот (55%), дробленая керамика из того же состава глин (1–4 мм). Пористость: 20%, поры вытянутые, образовавшиеся в результате выгорания органики, размером до 2–4 мм. Температура обжига 600–700°C (остатки органики, тонкодисперсная органика), обжиг восстановительный, кратковременный.

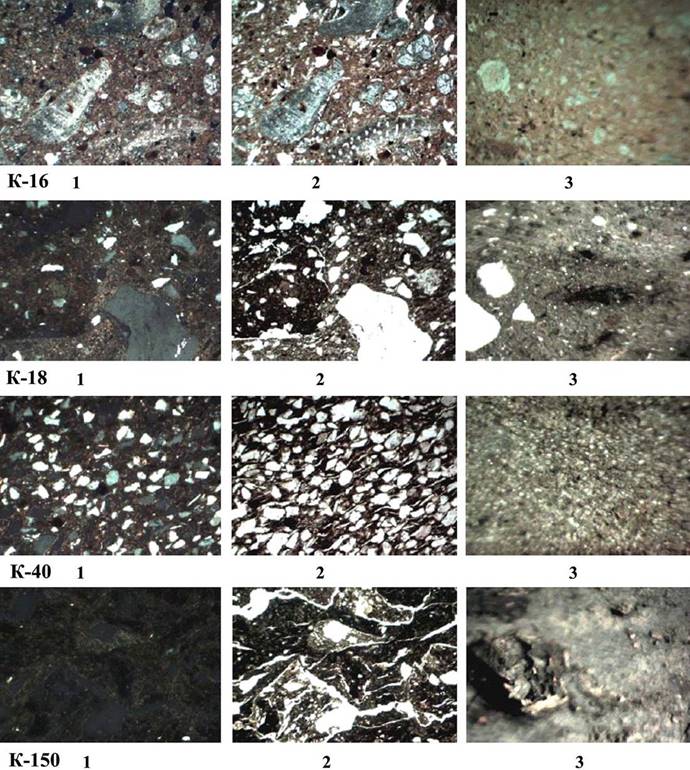

Рисунок 4 – Керамика из погребений курганного могильника «Клады». Образцы керамики: К–16; К–18; К–40; К–150. Условные обозначения: 1 – ×65 (без анализаторов); 2 – (в поляризационном свете); 3 – ×15 (под бинокуляром)

Петрографическому анализу были подвергнуты 19 образцов из серии погребений могильника Клады (табл. 1). Состав глин, из которой изготовлялись сосуды, гораздо более разнообразен, чем в майкопской культуре. Там применялись 5 видов глин [11, с. 134], а в новосвободненской – 9, половина – 10 – из двух видов: известковых и монтмориллонитовых и только три вида глин были того же состава, что и в майкопских сосудах (табл. 1). Набор примесей как в различных комбинациях, так и в «чистом» виде (к примеру, песок) практически одинаков – 9 и 8 (табл. 1) [11, с. 134, табл. 2]. В половине образцов – 10 случаев – в новосвободненской керамике в примесях применялся песок (табл. 1). Тогда как в сосудах майкопской культуры доля таких примесей составляет менее четвертой части – 12 из 51 [11, с. 134, табл. 2]. Практически поровну применялся окислительный и восстановительный обжиг – соответственно 10 и 9 (табл. 1). В восстановительном обжиге присутствуют только черно и серолощеные сосуды, тогда как в окислительном их только 3, остальные кирпично-красного цвета (табл. 1).

Таблица 1 – Распределение примесей в керамике по способу обжига и типам глин в новосвободненской культуре

Примечание. Цвет керамики: ч – чернолощеная, с – серая, к – красно-оранжевая. Ок – окислительный обжиг, вос – восстановительный обжиг. Знак «плюс» означает последовательный обжиг в восстановительно-окислительном режиме данного экземпляра.

Данные выводы следует считать сугубо предварительными, поскольку из 6 поселений майкопской культуры выборкой взят только 51 образец [11], а из погребений новосвободненской культуры всего 19, тем более что сравнения керамики культур проводились по разным источникам: поселениям и погребениям. Но в целом очерченный диапазон в разнообразии примесей, глин, температуры и способов обжига все же дает нам достаточно определенные данные о сырье и технологии изготовления майкопской и новосвободненской керамики. М.А. Кулькова по фрагментам венчиков предполагает, что при изготовлении части майкопской керамики был использован круг. Второй автор этой точки зрения не разделяет, так как эти выводы были сделаны по фрагментам венчиков, которые прокручивались в круглодонной подставке, имитируя таким образом течение глинистой массы, внешне похожие на следы от гончарного круга. Проведенные обширные исследования Г.Н. Поплевко по майкопской керамике достаточно определенно показывают, что при изготовлении сосудов майкопской культуры круг не применялся [12–21].

About the authors

Aleksey Dmitrievich Rezepkin

Author for correspondence.
Email: rezepkin@mail.ru

candidate of historical sciences, senior researcher of Central Asia and Caucasus Department

References

Supplementary files

Supplementary Files

Action

1. JATS XML

Download

2. Figure 1 - Ceramics from the burials of the Klady burial mound. Ceramic samples: K – 1; K – 2; K – 3; K-4; K-5. Legend: 1 - × 65 (without analyzers); 2 - (in polarized light); 3 - × 15 (under binoculars)

Download (146KB)

Indexing metadata

3. Figure 2 - Ceramics from the burials of the Klady burial mound. Ceramic samples: K – 6; K – 7; K-8; K-9; K – 10. Legend: 1 - × 65 (without analyzers); 2 - (in polarized light); 3 - × 15 (under binoculars)

Download (130KB)

Indexing metadata

4. Figure 3 - Ceramics from the burials of the Klady burial mound. Ceramic samples: K – 11; K – 12; K-13; K-14; K – 15. Legend: 1 - × 65 (without analyzers); 2 - (in polarized light); 3 - × 15 (under binoculars)

Download (143KB)

Indexing metadata

5. Figure 4 - Ceramics from the burials of the Klady burial mound. Ceramic samples: K – 16; K-18; K-40; K-150. Legend: 1 - × 65 (without analyzers); 2 - (in polarized light); 3 - × 15 (under binoculars)

Download (121KB)

Indexing metadata
