Зависимость предела выносливости от эксплуатационных факторов

Толық мәтін

Обоснование. На стадии технического проектирования хвостовых отсеков тяжеловооруженных ракет-носителей актуализируется проблема учета влияния различных эксплуатационных факторов (к примеру, степени разреженности атмосферы либо кислотности топлива при работе конструкции внутри бака) на сопротивление элементов силовой схемы динамическому нагружению. При этом в научно-технической литературе практически отсутствуют результаты усталостных испытаний, в которых исследовалось бы влияние более двух-трех указанных факторов на конструкционную выносливость, что не позволяет сделать достоверный вывод о реальном характере искомой зависимости.

Цель — предложить подход к анализу результатов циклических испытаний, позволяющий получить описание зависимости предела выносливости от исследуемого фактора на интересующем отрезке значений данного фактора.

Методы. На основе метода наименьших квадратов разработан алгоритм, суть которого заключается в трехмерной аппроксимации [1] эмпирических данных, представляемых в пространстве координатами «десятичный логарифм количества циклов нагружения lg N», «максимальное напряжение σ_max» и «рассматриваемый фактор X» на основе линейной комбинации элементарных функций F_i(X, lg N), задаваемых оператором:

${\sigma }_{max}\left(X, lgN\right)=\sum _{i=1}^n{A}_i{F}_i\left(X, lgN\right).$       (1)

При этом поиск вектор-столбца коэффициентов A_i осуществляется оптимизацией ошибки аппроксимации методом градиентного спуска [2].

Результаты. Проведена проверка работоспособности предложенного метода, условно названного методом получения «поверхности усталости». Для анализа выбраны опытные данные источника [3], касающиеся испытаний титановых образцов, в которых в качестве фактора X принималась степень окружающего вакуума, количественно выраженная соотношением давления воздуха на уровне моря p₀ к давлению окружающей объект атмосферы p. Составляющие функции в выражении (1) соответствуют поверхности, представляющей собой лоскут гиперболического параболоида (рис. 1).

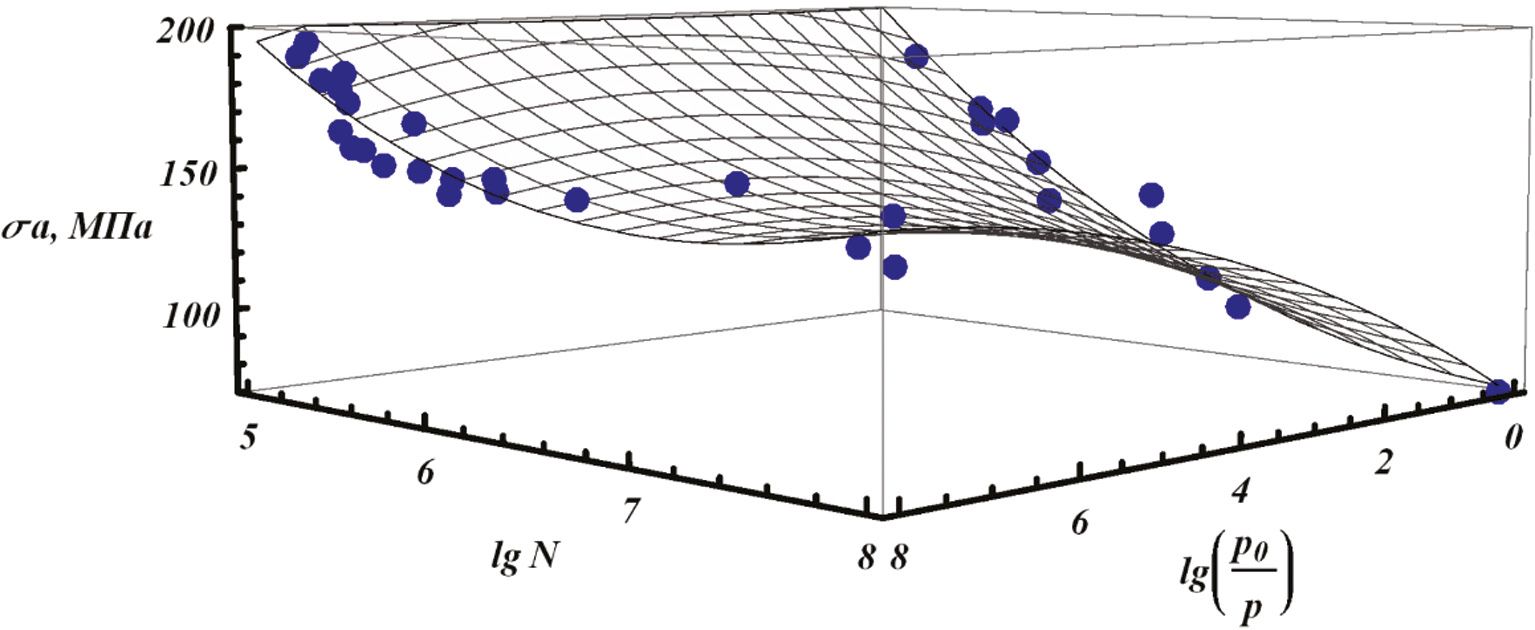

Рис. 1. Поверхность усталости

Можно видеть, что на интересующей области отсутствуют какие-либо аномальные колебания и экстремумы, а с возрастанием степени вакуума предел выносливости (в каждом сечении по определенной базе) асимптотически стремится к фиксированной величине, что отражает физический смысл протекающих динамических процессов. В настоящей работе произведена сверка с известными результатами подобных исследований. На рис. 2 приведены срезы поверхности усталости по нескольким базам испытаний. Для базы в 100 миллионов циклов и низкого вакуума значение предела выносливости хорошо соотносится с экспериментальными данными других авторов [4]. Характерно, что до среднего вакуума модель полностью отвечает физическому смыслу, охватывая области полета авиационной техники и верхних ступеней ракет, а отклонения в более разреженной зоне объясняются наличием допустимой ошибки величиной в 5 %.

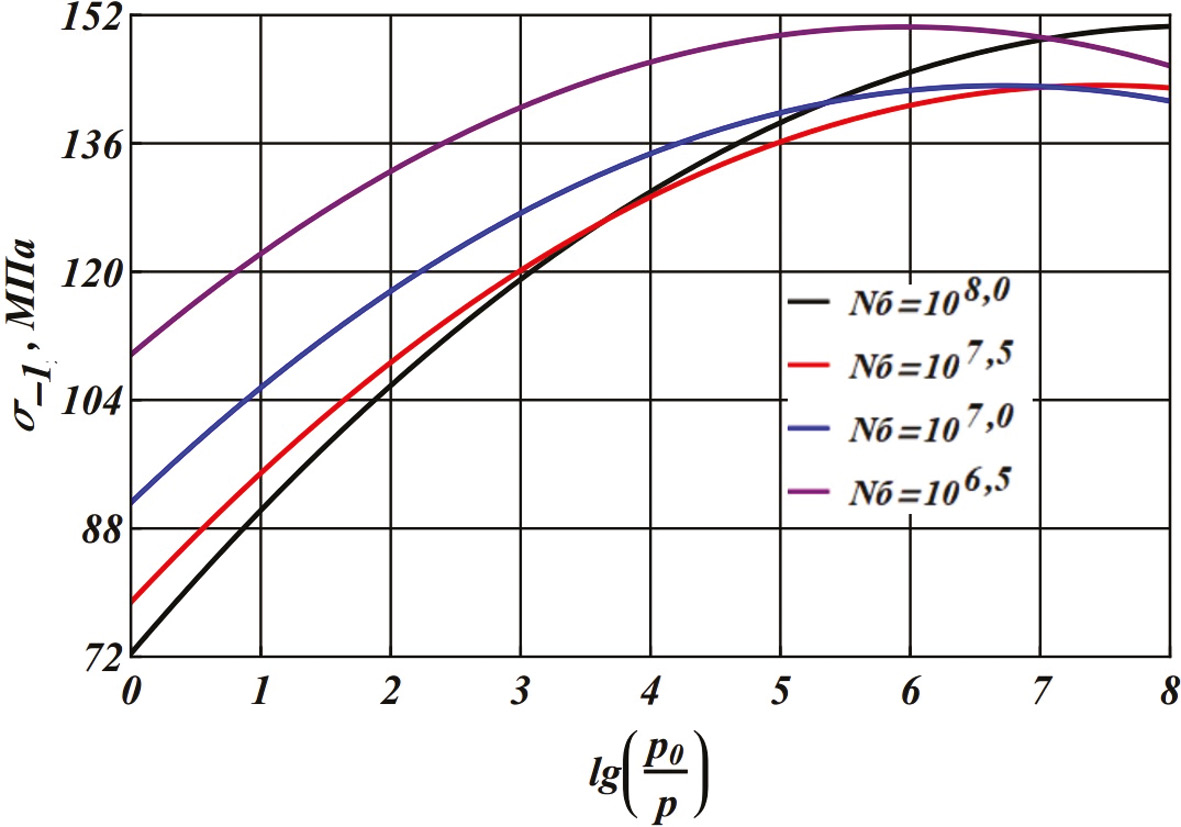

Рис. 2. Сечения поверхности усталости по различным базам испытаний

Выводы. Метод получения поверхности усталости может быть потенциально использован при расчете на прочность силового каркаса тяжеловооруженных хвостовых отсеков ракет космического назначения с учетом степени вакуума. Совершенствование разработанного алгоритма предполагает исследование точности аппроксимации при применении отличных от классического градиентного метода подходов, а при его автоматизации основной перспективой является использование современных алгоритмических средств с целью решения задачи выбора элементарных функций для описания конфигурации поверхности усталости непосредственно самой программой.
